某建筑室外消火栓設計實例

某建筑地上13層，地下1層，建筑高度46米，總建筑面積11000平方米，建筑體積35000立方米，使用性質為酒店、商業。北京消防改造

室外消火栓設計流量

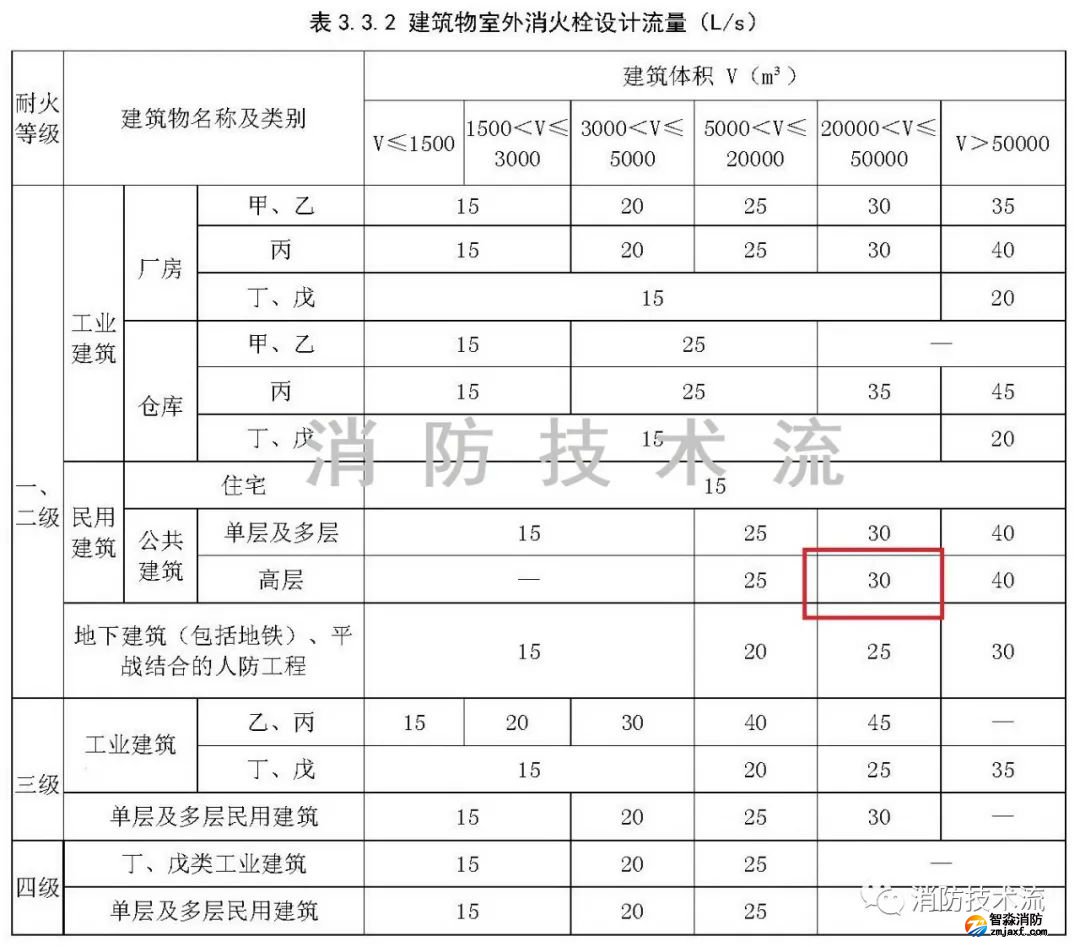

該建筑屬于二類高層公共建筑，集合建筑體積查表可知該建筑的室外消防用水量為30L/s

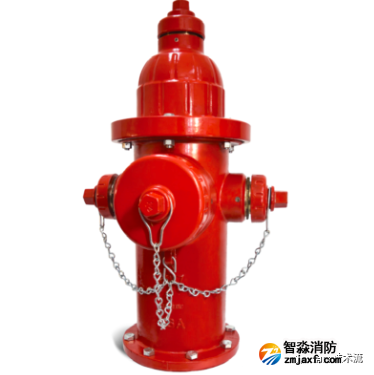

室外消火栓的數量

根據室外消火栓設計流量和保護半徑經計算確定，保護半徑不應大于150.0m，每個室外消火栓的出流量宜按10L/s～15L/s計算。

一個室外消火栓的出流量取10L/s，30L/s÷10L/s=3個，即設置3個室外消火栓即可滿足流量要求，但仍需要根據每個室外消火栓保護半徑不大于150m的要求合理布置，且建筑消防撲救面一側的室外消火栓數量不宜少于2個。

最終確定該建筑設置4個室外消火栓。

供水壓力

采用兩路市政管網直接供水，該地區市政供水壓力為0.3-0.35MPa滿足規范要求

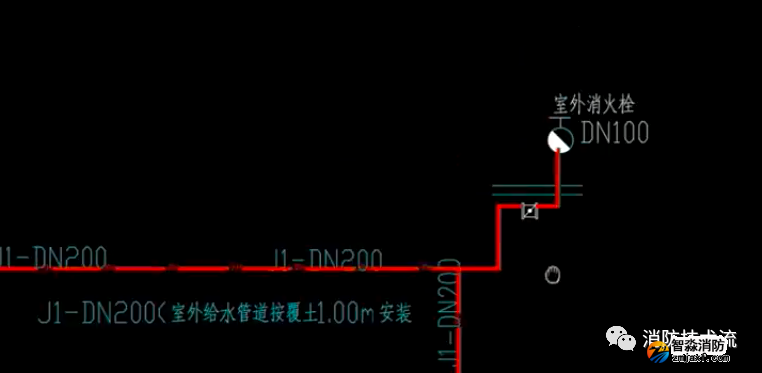

給水管網

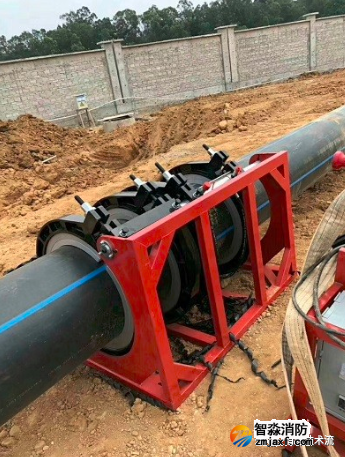

室外給水管道采用鋼絲網骨架塑料復合管，即PE管，按覆土1米敷設安裝，布置環狀管網給水干管，管徑為DN200。
