七氟丙烷滅火系統以七氟丙烷以化學滅火為主，兼有物理滅火作用，無色、無味、清潔、不導電、不污染被保護對象，不會對財物和精密設備造成損壞，對大氣臭氧層無破壞作用（ODP值為零），符合環保要求，在大部分保護區域，滅火濃度均低于人體的無毒性反應濃度（NOAEL濃度），對人體是安全的，是一種優秀的潔凈氣體滅火劑。
注：七氟丙烷按我國的化學系統命名法應為1,1,1,2,3,3,3—七氟丙烷，依照國際通用鹵代烷命名法則稱為 HFC227ea。具體含義為：HFC代表氫氟烴；2代表碳原子個數減1(即3個碳原子）；2代表氫原子個數加1(即 1個氫原子）；7代表氟原子個數（即7個氟原子）；e表示中間碳原子的取代基形式為一CHF一；a表示兩端碳原子的取代原子量之和的差為最小即最對稱。
七氟丙烷滅火系統按系統的結構特點，可分為無管網滅火系統和管網滅火系統。


一、無管網滅火系統

無管網滅火系統是指按一定的應用條件，將滅火劑儲存裝置和噴放組件等預先設計、組裝成套且具有聯動控制功能的滅火系統，又稱預制滅火系統。
該系統又分為柜式氣體滅火裝置和懸掛式氣體滅火裝置兩種類型，其適應于較小的、無特殊要求的防護區。

1.1 柜式七氟丙烷滅火裝置

柜式七氟丙烷氣體滅火裝置由滅火劑瓶組、電磁型驅動裝置、金屬軟管、信號反饋裝置、噴嘴、柜體等組成。
根據裝置內部鋼瓶的數量，一般可為單瓶組柜式七氟丙烷滅火裝置和雙瓶組柜式七氟丙烷滅火裝置。

1.2 懸掛式七氟丙烷滅火裝置

懸掛式七氟丙烷氣體滅火裝置由滅火劑儲瓶、容器閥、噴嘴、電磁型驅動裝置（溫感啟動裝置）、信號反饋裝置、懸掛支架等組成。

根據啟動部件的不同，可分為電磁啟動型懸掛式七氟丙烷氣體滅火裝置和溫感啟動型懸掛式七氟丙烷氣體滅火裝置。

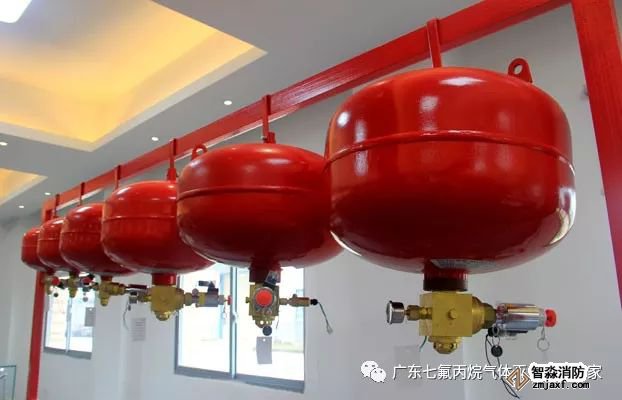

 電磁啟動型

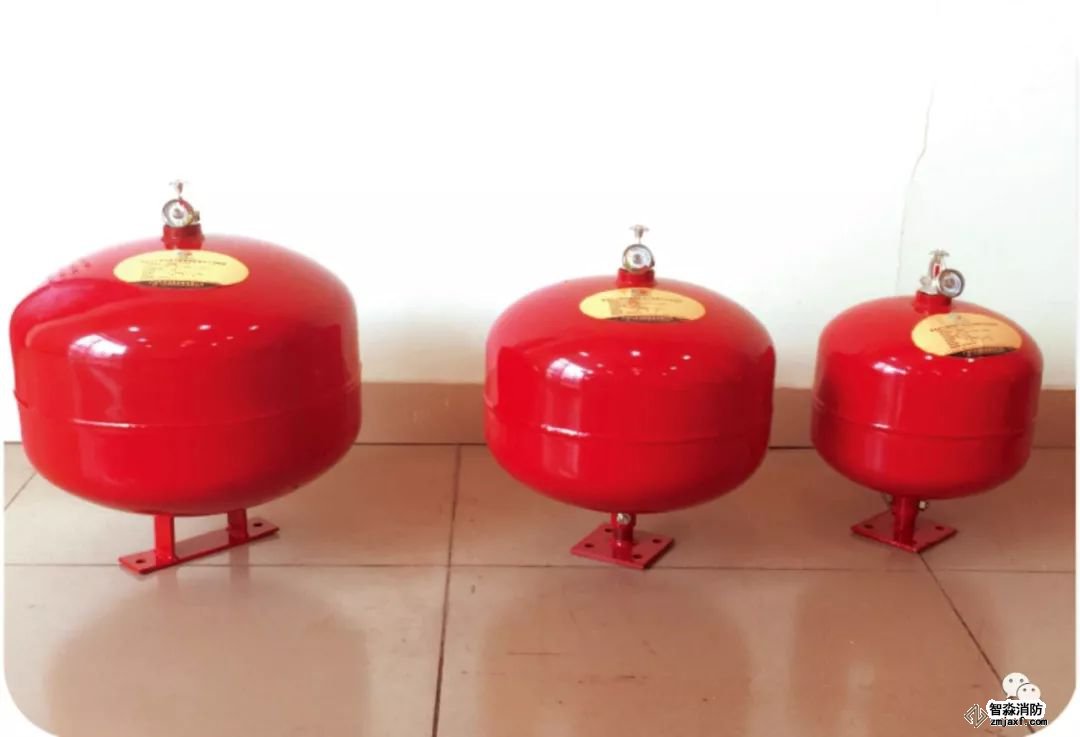

溫感啟動型

二、管網滅火系統

管網滅火系統是指按一定的應用條件進行計算，將滅火劑從儲存裝置經由干管、支管輸送至噴放組件實施噴放的滅火系統。
管網系統又可分為組合分配系統和單元獨立系統。

2.1單元獨立系統

單元獨立系統是指用一套滅火劑儲存裝置，保護一個防護區的滅火系統，用于有特殊要求的場所和獨立的防護區。
當防護區發生火災時，火災報警滅火控制器發出指令打開驅動氣體瓶組，釋放驅動氣體。驅動氣體通過驅動氣體流通管路，打開滅火劑瓶組容器閥，釋放滅火劑。滅火劑經金屬軟管、單向閥（滅火劑管路）、集流管、滅火劑輸送管道、噴嘴向防護區噴放，實施滅火。

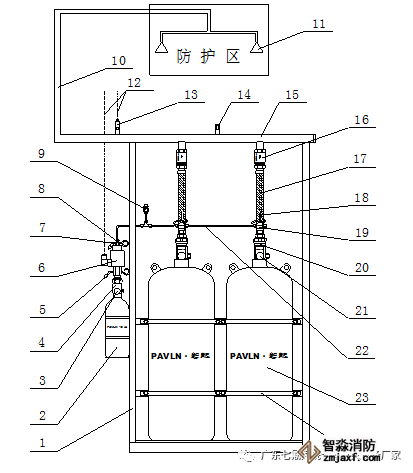

單元獨立系統結構如圖：

2.2組合分配系統

組合分配系統是指用一套滅火劑貯存裝置通過管網的選擇分配，保護兩個或兩個以上的防護區。組合分配系統除采用單向閥（驅動氣體管路）和選擇閥組合分配控制外，其余與單元獨立系統相同。
組合分配系統適用于兩個以上的防護區保護，它的特點是每個防護區均設置自己的驅動氣體瓶組和選擇閥，而貯存滅火劑的瓶組是共用的（按最大的滅火劑使用量計算），為多區組合保護，減少了一次性投資。
當任意一個防護區發生火災時，火災報警滅火控制器會發出指令打開與此防護區相對應的驅動氣體瓶組，釋放驅動氣體，驅動氣體通過驅動氣體管路打開該防護區的選擇閥和相應的滅火劑瓶組容器閥，滅火劑經金屬軟管、單向閥（滅火劑管路）、集流管、已打開的選擇閥及滅火劑輸送管道向防護區噴放。驅動氣體只會打開對應防護區的選擇閥，確保滅火劑不進入其他防護區，同時單向閥（驅動氣體管路）限制了驅動氣體只能流向?qū)?yīng)數量的滅火劑瓶組容器閥。

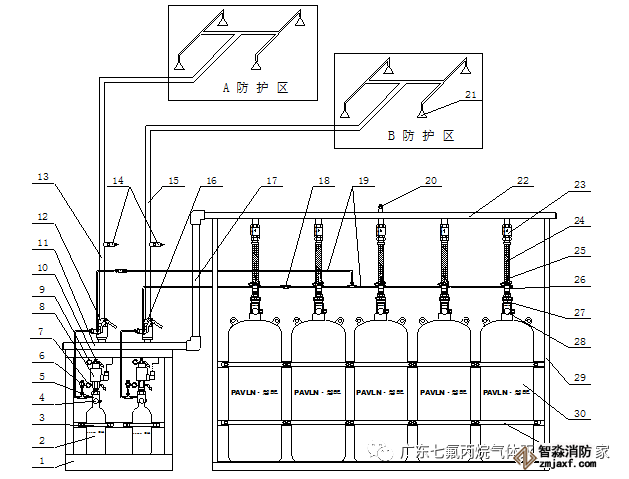

組合分配系統結構如圖：
